一、 平板式限制收縮開裂試驗方法
（1）（ACI 544.2R-89 Measurement of Properties of Fiber Reinforced Concrete
（2） ICBO(International Conference Of Building Officials)的合成纖維混凝土標準（Acceptance Criteria For Concrete With Synthetic Fibers）
（3）GB.T50082-2009平板開裂試驗方法
YC-BEC平板抗開裂測定儀
設備采用7道刀口（刀口截面形狀為直角等腰三角形底邊和正方形聯結而成，刀口長600mm）誘導受約束的混凝土開裂，測試敏感度高，能反映混凝土的早期抗裂性能（對絕大多數混凝土，均可使其在12小時內開裂）。
性能特點：
1.鋼制模具，底板采用不小于5mm厚的鋼板。
2.七根應力誘導發生器，分別用50mm×50mm、40mm×40mm角鋼與5mm×50mm鋼板焊接組成。
技術參數：
1.鋼制模具，底板采用8mm厚的鋼板，側板厚度10mm ；
2.七根應力誘導發生器，分別用50mm×50mm、40mm×40mm角鋼與5mm×50mm鋼板焊接組成；3.重量：150kg/個；
4.40倍讀數顯微鏡，分辨率0.01mm；
5.手持式風速計，操作方便,分辨率0.1m/s，測量范圍0.3m/s~30m/s；
6、標配YC-BEC計算軟件
二、圓環法
（1） AASHTO PP 34-1999(R2005)Standard Practice for Estimating the Cracking Tendency of Concrete
YC-PP34環式限制收縮開裂測定儀
通過應變突變確定混凝土圓環的開裂時間，通過測定裂縫的長度和寬度，用裂縫的開裂面積（或?qū)挾龋┍硎龌炷恋目沽研阅堋?
性能特點：
1、全數字化智能設計，采用網絡接口與微機相連；
2、測點切換采用進口模擬開關程控完成，便于進行自動掃描測試。
3、測試系統具備自動存儲零點功能，確保掉電后不丟失初始平衡數據。
技術參數：
型 號： YC-PP34I
測 試 容 量： 3個環
通 道 數： 6通道
外環內圈直徑：467mm
內環外圈直徑：305mm
內環內圈直徑：280mm
高度：152mm
測量范圍：0~±30000με
靈敏度系數設定范圍：1.000~3.000
基本誤差：±0.2%F.S±2個字
工作模式：計算機外控
分辨率：0.1uε
零點漂移：±3με/4小時
電源：A220V±22V 50Hz
功耗：小于60W
軟件大?。?30M
（2）ASTM C1581 -Standard Test Method for Determining Age at Cracking and Induced Tensile Stress characteristics of Mortar and Concrete under Restrained Shrinkage
YC-JY1581環式限制收縮開裂測定儀
Device name： ASTM1581-Shrinkage Ring Restricted Detector
Model：YC-1581
Origin：Beijing
Purpose：To evaluate the cracking risk of concrete through quantitative analysis
通過定量的分析來評價混凝土的開裂風險，并且此方法可操作性強，重復性強，適用范圍也比較廣。解決平板法只能部分、不均勻的約束混凝土的收縮變形，而且試驗結果對試件尺寸、材料特性、環境狀況等的依賴性很大，裂縫的產生無規律的問題。
The cracking risk of concrete can be evaluated by quantitative analysis. ASTM C1581 provides us a method which is operable, repeatable and widely applicable. The problem of the plate method, such as shrinkage deformation of partially and unevenly confined concrete and the test results depending on the size, material characteristics, environmental conditions, etc. of the sample, and irregular cracking are all solved.
技術特點：
1、 零點保存功能保證了試驗的連續性可可靠性
2、 無需應變片粘接，達到現場直接使用即可
3、 試驗數據可導出excel、word、文本格式，曲線圖形可直接輸出
4、 應變和曲線在線顯示功能，方便試驗結束的判定
5、 圓環自帶接線端子，傳感器更加可靠穩定
6、 創新型圓環結構，方便安裝、拆卸、振搗和搬運
1、 The function of automatic storage of zeros ensures the test continuous
2、 Test data can be exported to excel,word.txt
3、 On-line double display of strain and curve makes it easy to determine the end time of the test
4、 The ring has two fixed terminals
5、 Innovative ring structure make it is easy to install, disassemble, vibrate and handle
6、No need of strain gauge bonding, it can be used on site
技術參數
型 號： I型 II型 III 型
測 試 容 量： 3個環 6個環 9個環
通 道 數： 3通道 6通道 9通道
外環內圈直徑：406mm
內環外圈直徑：330mm
內環內圈直徑：305mm
高度：152mm
測量范圍：0~±30000με
靈敏度系數：1.000~3.000
工作模式：計算機外控
分辨率：0.1uε
零點漂移：±3με/4小時
電源：AC220V±22V 50Hz
功耗：小于60W
軟件大小：130M
Model： I II III
Capacity： 3 6 9
Channels： 3 6 9
Outer ring inner diameter：406mm
Outer diameter of inner ring：330mm
Inner diameter of inner ring：305mm
Height：152mm
Strain range：0~±30000με
Sensitivity coefficient：1.000~3.000
Working Mode：Computer external control
resolution：0.1uε
Zero dirft：±3με/4小時
Power：AC220V±22V 50Hz
Power dissipation：小于60W
Software：130M

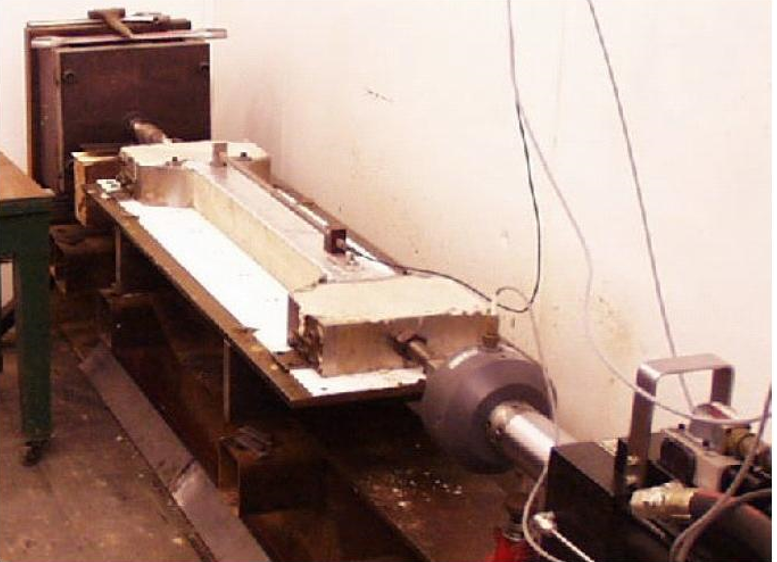

三、 德國棱柱體開裂架試驗方法
產品概述：
用于檢測評價混凝土至澆注后的初齡期階段自身的水化溫升、熱膨脹系數、強度和彈性模量、溫度變化和自身變形、以及徐變松弛等參數隨時間所產生的變化發展,及其對其開裂敏感度的綜合作用。通過測量試件在不同溫度變化和約束程度下（0—100%） 產生的應力、應變及其發展全過程以致斷裂時的溫度、應力等參數，評價混凝土的抗開裂性能?？蛇M(jìn)行近似絕熱溫升、半絕熱溫升、恒溫、不同約束度等試驗。
產品特點：
▲ 一鍵開啟試驗，操作簡單
▲人機界面友好，智能控制
▲ 國內首創升級換代溫度-應力試驗機智能一體機，針對不同環境條件下的混凝土早期開裂敏感性進行試驗分析
▲ 機械化脫模，方便快捷
▲ 專用試驗軟件系統，數據實時收集、監控，試驗數據自動分析制圖
技術參數：
? 主試驗機外形尺寸：3100*935*940mm
? 主試驗機外形尺寸：3100*935*940mm
? 混凝土試件尺寸：150*150*1500mm（含左右夾頭）
? 軸向拉壓力測試范圍：±10T
? 力傳感器精度：1‰FS±0.5％
? 位移傳感器測量范圍：±500μm
? 位移傳感器精度：線性度＜0.05％
? 最小位移約束控制：1.3μm
? 平行試驗機外形尺寸2200*700*940
? 混凝土試件尺寸：150*150*1500mm（含左右夾頭）
? 位移傳感器測量范圍：±1000μm
? 位移傳感器精度：線性度＜0.05％
? 循環液溫度控制范圍：-20℃~80℃
? 溫度變送器精度：±0.1％
? 加熱功率：1800W
? 制冷功率：2100W
|
